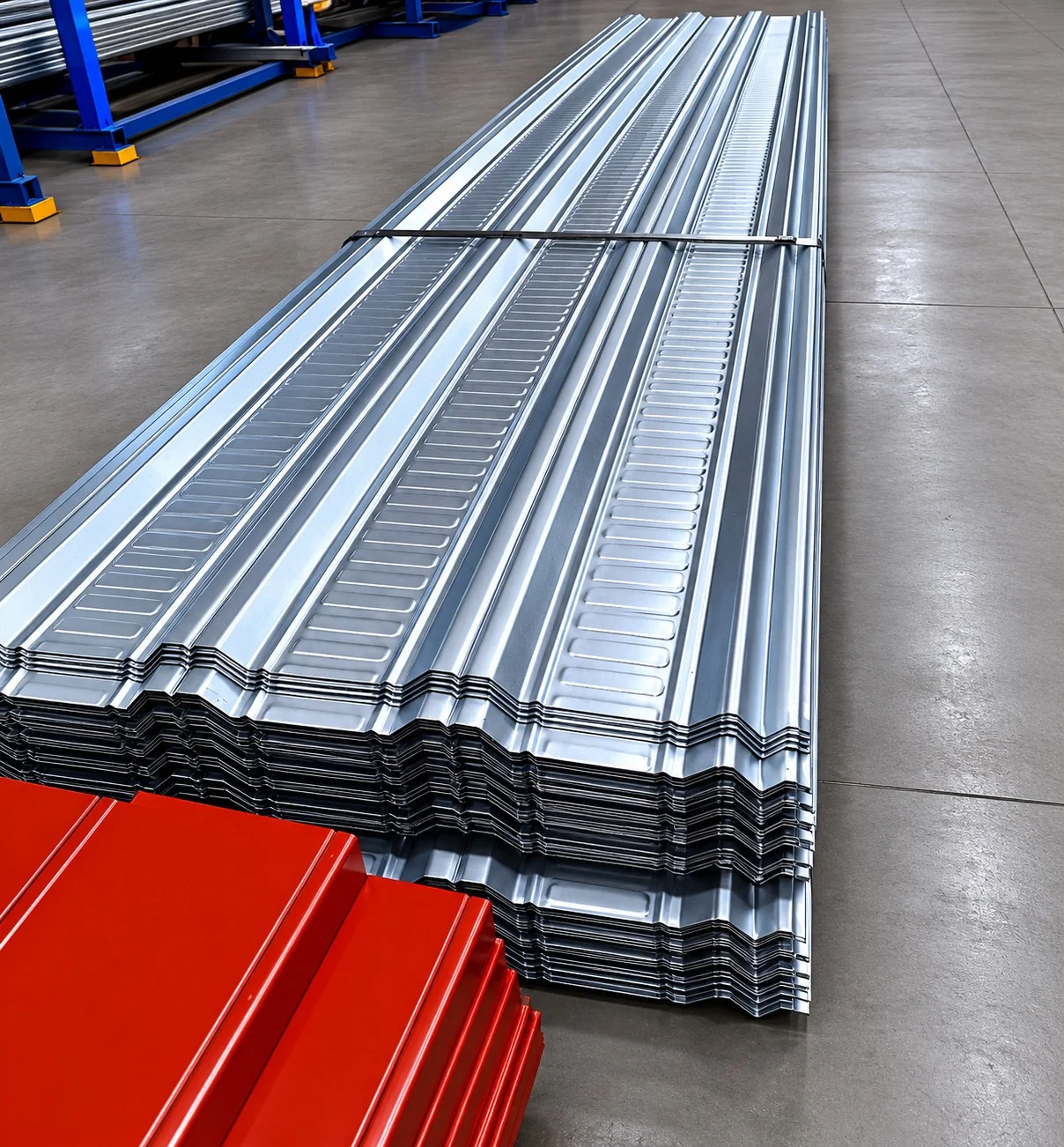

Ancla con concreto para formar la losa de azotea o entrepiso. Disminuye tiempos de construcción y costos de mano de obra al combinar plataforma de trabajo, cimbra permanente y acero de refuerzo principal en una sola pieza.
Peralte 38 mm

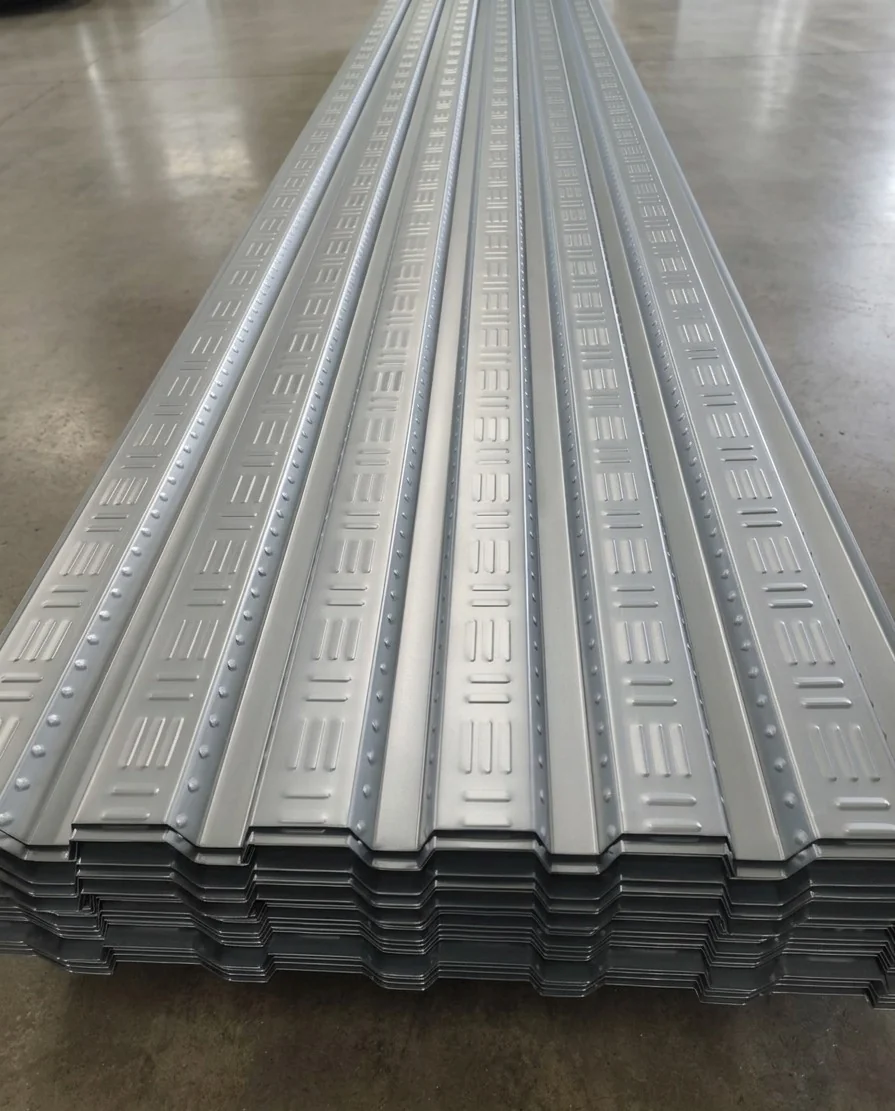

Sistema base de entrepiso. Funciona como plataforma de trabajo, cimbra permanente y acero de refuerzo principal de la losa una vez colado el concreto.
| Atributo | Valor |
|---|---|
| Ancho efectivo | 91.5 cm (36.0") |
| Peralte | 38 mm (1.5") |
| Calibres disponibles | 18, 20, 22, 24, 26 |
| Función | Plataforma de trabajo + cimbra permanente + acero de refuerzo principal |
Peralte 63 mm — claros mayores
Mayor peralte para claros más amplios y cargas estructurales mayores. Misma función estructural que la Sección 15 con mejor desempeño en claros largos.
| Atributo | Valor |
|---|---|
| Ancho efectivo | 91.5 cm (36.0") |
| Paso del valle | 30.5 cm (12.0") |
| Peralte | 63 mm (2.5") |
| Calibres disponibles | 18, 20, 22, 24, 26 |
Doble canal antisifón
Cuenta con doble canal antisifón que reduce el riesgo de goteras. Excelente capacidad estructural y de desagüe. Recomendado para cubiertas con pendientes bajas y fachadas de naves industriales.
| Atributo | Valor |
|---|---|
| Ancho total | 100.0 cm (39.4") |
| Paso del valle | 32.5 cm (12.80") |
| Peralte | 35 mm (1.4") |
| Calibres disponibles | 22, 24, 26, 28 |
| Característica especial | Doble canal antisifón — minimiza riesgo de goteras en pendientes bajas |
Estibable y traslapable · Norma SDI
Cumple con las dimensiones del Steel Deck Institute (SDI). Estibable y traslapable para optimizar transporte e instalación. No usar como acanalado de fijación expuesta en impermeabilización sin traslapar cresta completa.
| Atributo | Valor |
|---|---|
| Ancho efectivo | 91.5 cm (36.0") |
| Peralte | 38 mm (1.5") |
| Calibres disponibles | 20, 22 |
| Norma | Cumple dimensiones SDI (Steel Deck Institute) |
| Característica | Estibable (anidable) y traslapable |
